국가종합비행성능시험장
국가종합비행성능시험장
항공기 및 항공기 부품 등의 개발·인증 비행시험 인프라 구축으로 국내 유·무인기 개발사업의 원할한 지원을 통한 항공산업 발전에 기여
연구 개요
연구명
국가 비행종합시험인프라 개발 · 구축
기간
2015.12.29. ~ 2021.05.21.
* R&D 과제 종료 후 운영사업으로 전환하여 2단계 시설 확장사업 진행 중
사업목표
-
지상인프라구축
- 1비행시험통제센터
- 2비행시험 계측장비
- 3항공기상관측시설(AMOS)
- 4격납고(계류장 포함)시설
-
핵심기술연구
- 1비행시험자료계측 및 분석기술
- 2비행시험기술 및 절차
- 3비행종합시험장 법체계/운영전략
- 4구축설비 운영유지 및 시범운영 등
인프라 소개

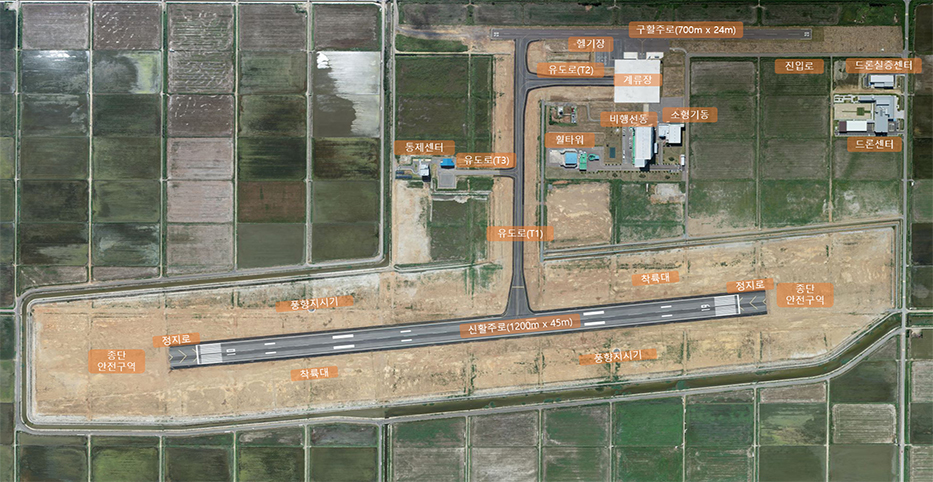

![국가 종합비행성능시험장의 위치 안내 이미지.
기존시설로 1 고흥항공센터[활주로,지원시설] 시험장 중앙부에 위치하며, 1단계 시설로 1 비행시험통제실의 위치는 고흥항공센터 북쪽 옆에 위치, 2 격납고는 고흥항공센터 동, 서쪽 양옆에 위치, 3 주기장은 고흥항공센터 동남쪽에 위치, 4 유도로는 활주로 중앙 고흥항공센터쪽에 위치, 5 AMOS 활주로 남쪽 끝 남서쪽 위치, 6 길이 1,200m의 활주로는 종합비행성능시험장의 서쪽 가장자리에 나 있다. 2단계 시설로 1 지상시험시설은 고흥항공센터와 격납고에 위치, 2 신규시설은 주기장 옆에 위치하고, 3 관제팀[신설]은 주기장에 위치, 4 산업체 입주시설은 고흥항공센터 동북쪽에 위치, 5 VOR/DME는 활주로 동쪽 옆에 위치하고, 6 항공등화시설도 그 옆에 위치, 7 LOC/GP는 활주로 북쪽 끝에 위치함.](/img/kr/sub04/sub0401_img01.jpg?ver=20230801)
시설 위치 및 상세보기
국가 종합비행성능시험장의 위치를 안내드립니다.
현재 단계별로 구축중
-
기존시설
- 고흥항공센터
[활주로,지원시설]
- 고흥항공센터
-
1단계 시설(구축 완료)
- 임무통제실
- 격납고(소형항공기 A급 1대 수용)
- 계류장
- 자동기상관측시설(AMOS)
- 비행시험계측장비(TGS)
- 유도로
- 활주로(길이 1,200m)
-
2단계 시설(구축 예정)
- 관제탑(높이 35m)
- 계기비행 시설(항공등화, VOR/DME, LOC/GP, 비행장 등대)
- 격납고(소형항공기 A급 3대 수용)
- 비행훈련 교육 시설(일 최대 50명 수용)
- 테스트베드 비행기 1대
비행시험통제센터
비행시험 통제, 지휘, 안전관리 및 비행시험자료 계측 및 분석업무와 시험관련 연구업무를 수행
비행시험 계측장비
비행센터 내에 고성능의 계측장비 구축을 통한지속적인 비행시험 지원
자동기상관측시설(AMOS)
비행계획 수립 및 시험비행 수행에필수적으로 요구되는 기상자료 획득
지상지원시설
항공기의 보관, 정비 및 수리가 가능한시설/장비 구축
비행자료 계측시스템 (TGS)
개요
고성능의 지상 계측시스템 구축을 통해 실시간 비행시험의 안전성 통제, 비행시험 지원 및 비행 데이터 분석
시스템 개발 현황
| 순번 | 장비명 | 모델명 | 단위 | 수량 | 장비위치 | 비고 |
|---|---|---|---|---|---|---|
| 1 | 추적안테나 | 1.8m S-Band E-SCAN Tracking Antenna | SET | 1 | 옥상 | CCD Camera, Dehydrator 포함 |
| 2 | Omni Antenna (LHCP&RHCP) | OMA-S06BRH | EA | 2 | 옥상 | |
| 3 | U/VHF 송수신 안테나 | B8402 | EA | 4 | 옥상 | |
| 4 | VHF안테나 | CL121 | EA | 3 | 옥상 | |
| 5 | 무선 라디오 Base 안테나 (FM 안테나) | A-100 | EA | 2 | 옥상 | |
| 6 | GPS 안테나 | L1 | EA | 1 | 옥상 | |
| 7 | CCTV 카메라 | MNC427SR | EA | 3 | 옥상2 MCR1 |
|
| 8 | 안테나 컨트롤 데스크 | - | EA | 1 | 장비실 랙#1 | |
| 9 | RF Switch Unit | 수동 선택 제작품 | EA | 1 | 장비실 랙#1 | |
| 10 | 추적 안테나 제어기 | AL-4000 ACU | EA | 1 | 장비실 랙#1 | 랙 형 ACU 모니터 포함 |
| 11 | Telemetry 수신기 | TSAD | EA | 1 | 장비실 랙#1 | |
| 12 | GPS 수신기 | S650 | EA | 1 | 장비실 랙#2 | |
| 13 | U/VHF 송수신기 | M-7X | EA | 2 | 장비실 랙#2, #5 | |
| 14 | 오디오 앰프 | PAM-520 | EA | 1 | 장비실 랙#2 | |
| 15 | 하울링 제거기 | MA-1032E | EA | 1 | 장비실 랙#2 | |
| 16 | 인터컴 Base Station | Eclipse HX DELTA 32P | EA | 1 | 장비실 랙#2 | |
| 17 | 데이터 레코더 | DRS8200X | EA | 1 | 장비실 랙#2 |
* 시스템 개발 완료: 2020.04
